导料槽裙边密封装置
导料槽裙边密封装置
品牌 : 淮北合众机械设备有限公司
13800000000
产品详情

导料槽裙边密封装置





密封式导料槽裙边密封装置



一、产品特点及用途

   为解决普通导料槽密封存在的问题,我公司技术人员根据皮带运行特点及导料槽结构,成功研制了双密封防溢裙板,从根本上解决了导料槽两侧洒煤、漏风、跑粉现场,对降低皮带走廊内粉尘浓度起到了重要作用。


二、 产品特点

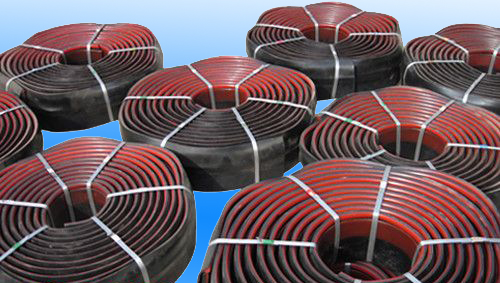

1、裙板材质:
采用聚氨酯与天然橡胶复合而成,与皮带接触部分(起主要密封作用)为聚氨酯。聚氨酯采用优质进口粉料浇注而成,比采用挤出工艺制成放入聚氨酯耐磨性能更优异,使用寿命更长,不伤害皮带。
2、密封效果:
防溢裙板采用直板+裙边双层密封一体化结构,直板紧贴导料槽侧帮,底部与皮带接触,防止物料外溢;裙边外翻起,可在一定角度内旋转,靠橡胶板弹力,自动跟踪皮带,始终与皮带保持紧密接触,密封性能优异。
3、裙板的裙边密封部分采用单边圆弧过渡,皮带跑偏时,不会伤害皮带及裙边,并能自动恢复原状。
4、导料槽每侧裙板按要求做成一个整体,与导料槽同长,防止接缝处漏风。


三、 产品规格型号

HZ-QBF □□□□

产品系列号                   长度规格(单位:mm)

编号示例:HZ-QBF3000

表示为:密封长度为三米的转载点使用

四、 产品技术特性

1、防溢裙板厚度:16-25mm。
2、防溢裙板宽度:150mm—300mm。
3、防溢裙板长度:根据现场要求,与导料槽等长
4、保质12个月。

名称

使用输送带宽范围(mm)

适用带速(m/s)

工作温度(℃)

裙边长度(m)

裙边宽度(mm)

裙边密封装置

任意宽度

≤6.5

-20℃~90℃

1-20

100-360

五、 产品安装

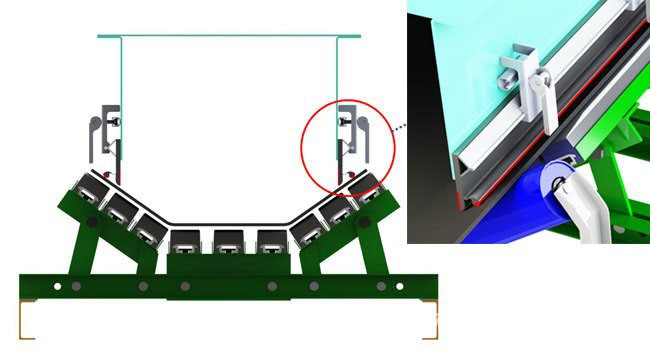

通过角铝、夹持器等,快速固定裙板:
1、角铝(40mm×40mm)一次压制成型,材质:全铝,外观漂亮,不生锈,其顶端为圆形柱,锁紧在夹持器内,不脱落。
2、夹持器底座焊在导料槽侧帮外,滑道深入底座内,可使夹持器沿底座适当的左右移动。
3、手动旋转压紧手柄,适当时向上(下)推到底,可对角铝施加足够的压力,保持裙板位置,且压紧手柄不会松动脱落。
4、夹持器采用热镀锌,重量轻,防腐性能好,不生锈。
5、紧固螺栓选用不锈钢304材质,永不生锈,适合阴暗、潮湿、甚至短暂水冲洗环境下使用。
6、除**次安装时,夹持器底座需要用电焊外,其余工序及以后更换裙板,不需要用任何工具,安装、拆卸极为方便、快捷。
拆箱后按装箱清单检查产品有无丢失,在确保不丢失的情况下即可。
