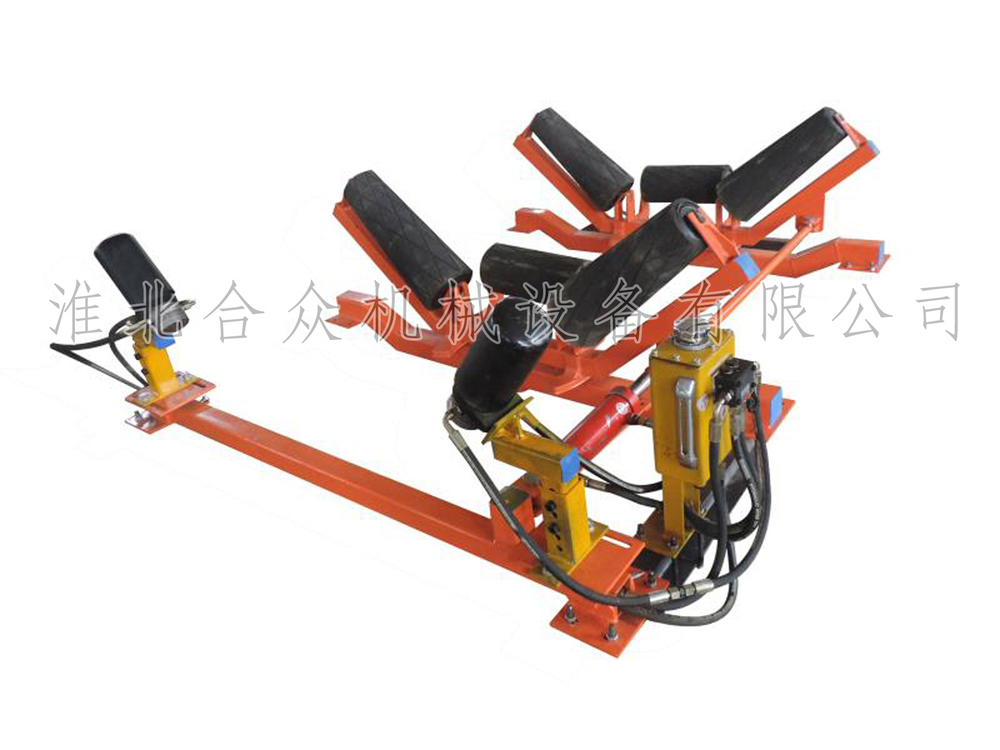

双重液压纠偏装置
双重液压纠偏装置
类型 : 自动纠偏装置
品牌 : 淮北合众机械设备有限公司
13800000000
产品详情

双重液压纠偏装置





双重液压纠偏装置

一、产品用途

     双重液压纠偏装置用于解决皮带各种原因引起的跑偏问题,尤其对载荷大、大跨距和跑偏很严重的皮带段纠偏效果更为显著。

二、产品特点

1)此装置采用先进的液压纠偏原理设计,该机构包括油箱、回转立辊、无动力智能液压组件及包胶锥形托辊组等构成。

2)油箱采用全密封设计,有液位指示器,并经过超声波探伤和渗透探伤监测合格。

3)油箱采用一体式冲压不锈钢油箱、具有防腐蚀、耐酸碱的物理特性。

4)回转立辊采用无动力液压驱动系统,能够将机械能转化为液压能,反应灵敏度为0.2m/s。

5)回转立辊适用压力≤40MPa。设计制造标准应符合GB12235-59,出厂检验应符合GB13927。

6)回转立辊能够根据实际情况进行上下和左右调节。

7) 液压油缸采用往复式直线运动执行机构,活塞杆直径为φ35mm,缸径为φ70mm,推杆行程为280±1mm。

8)液压油缸所使用油封为进口品牌NOK油封,保证不出现漏油、渗油现象。

9)液压油缸的活塞杆采用特殊调质处理+镀硬铬处理。

10)液压油缸的活塞杆运动直线度偏差为±0.5°。

11)液压油管适用压力≤70MPa,适用温度为-30~+120℃。

12)纠偏托辊组由两组托辊架组成,两组托辊架能够联动纠偏。

13)纠偏用托辊采用锥形包胶托辊。

14)包胶用料扯断强度≥20MPa,扯断延伸率≥400%,邵氏硬度60±2,老化系数:(70℃×72h)≤0.8。

15)包胶托辊旋转阻力系数≤0.02

16)托辊采用高精度全密封锥形调心托辊,承载能力为≤800KN。

17)锥形托辊与水平托辊之间采用无缝配合方式。

18)轴承组件具有防水防尘设计机构,并设计有注油嘴。

19)轴承应包含锥形滚子轴承和深沟球轴承,品牌为NSK或SKF。

20)转动横梁与承载横梁之间由弧形跑道支撑,弧形跑道设计有内装式轴承作为行走轮。

21)转动横梁采用方钢焊接制作。

22)纠偏主体支架采用80×80×6方钢作为承重横梁。

三、产品自重(上)


序号

带宽

           型    号

自重(kg)

1

650

HZ-SYJPS-650

88

2

800

HZ-SYJPS-800

103

3

1000

HZ-SYJPS-1000

123

4

1200

HZ-SYJPS-1200

142

5

1400

HZ-SYJPS-1400

162

6

1600

HZ-SYJPS-1600

181

7

1800

HZ-SYJPS-1800

201

8

2000

HZ-SYJPS-2000

220

9

2200

HZ-SYJPS-2200

240


四、产品自重(下)


序号

带宽

      型    号

      自重(kg)

1

650

HZ-SYJPX-650

62

2

800

HZ-SYJPX-800

67

3

1000

HZ-SYJPX-1000

82

4

1200

HZ-SYJPX-1200

101

5

1400

HZ-SYJPX-1400

110

6

1600

HZ-SYJPX-1600

127

7

1800

HZ-SYJPX-1800

139

8

2000

HZ-SYJPX-2000

150

9

2200

HZ-SYJPX-2200

162


备注:自重包括两组托辊和托辊架、油箱、油泵、油管、油缸等。
