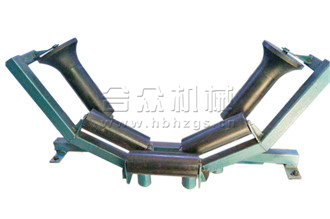

双向大顷角自动纠偏装置实例图






大倾角双向摩擦自动纠偏装置





一、 产品特点

1、本产品为我公司研发的新产品。该产品具有结构精美、精度高、寿命长、性能可靠、使用方便等特点,目前已在许多地区广泛应用。

2、该产品的一大特点是机械原理先进可靠,产品制造精益求精。


二、 产品用途及适用范围

本公司适用各类带式输送机,特别适合于高速度、大运量、长距离、高强度、工作环境恶劣的带式输送机。可广泛的用于冶金、煤炭、电力、建材、化工、码头等领域。

1、 带宽:650~1600mm。

2、 堆积容重:0.5~2t/m2。

3、 环境温度:-20~+50℃。

4、 带速:0.5~6m/s。


三、 产品种类及规格型号

本公司目前生产适用带宽650至1600毫米的不同规格皮带机的机械式纠偏装置,同时又分为上(槽型)纠偏装置和下(平行)纠偏装置。详细规格型号见产品系列表。


带宽mm

650

800

1000

1200

1400

1600

SJPS-650

SJPS-800

SJPS-1000

SJPS-1200

SJPS-1400

SJPS-1600

SJPX-650

SJPX-800

SJPX-1000

SJPX-1200

SJPX-1400

SJPX-1600



         *除以上系列外本公司可根据用户要求设计制造。


四、 产品结构特征

1、 结构简单,性能可靠,使用便捷,免于维护。

2、 采用力学模型优化设计,具有纠偏灵敏,运行稳定的独特性能,保证了**的动态特性。

3、 采用安全可靠性设计,保证了产品在恶劣工矿下的使用寿命。


五、 产品技术特性

主要技术参数如下:

1、 带宽系列:650、800、1000、1200、1400、1600mm。

2、 带速、承载力等均高于普通托辊组。

性能指标参数


带宽

型号

纠偏角

空载立辊

纠偏推力N

负载立辊纠偏推力

负载Kg

纠偏推力N

650

上纠偏

>6°

<20

150

<50

下纠偏

>6°

<20

-

-

800

上纠偏

>6°

<25

200

<60

下纠偏

>6°

<25

-

-

1000

上纠偏

>6°

<30

200

<60

下纠偏

>6°

<30

-

-

1200

上纠偏

>6°

<35

300

<80

下纠偏

>6°

<35

-

-

1400

上纠偏

>6°

<40

1000

<80

下纠偏

>6°

<40

-

-

1600

上纠偏

>6°

<40

1000

<80

下纠偏

>6°

<40

-

-



六、质量管理体系


公司通过ISO9001:2008质量管理体系认证

质量方针:

        质量**,顾客至上

        科学管理,持续改进

质量目标:

        1、产品出厂合格率100%

        2、顾客满意率达90%以上
